Эволюция цифровых зубных протезов: зубные протезы с CAD-CAM и 3D-печатью

Рис. 1

Мы опишем случай 59-летнего пациента, которого мы реабилитировали с помощью альтернативных вариантов, предлагаемых системами 3D-принтера, с совершенно новым цифровым рабочим процессом и системами CAD / CAM Complete Removable Denture.

Рис. 2

Его зубной ряд был безнадежным, поэтому мы решили удалить все оставшиеся зубы и реабилитировать пациента с помощью двух немедленных полных протезов на верхней челюсти.

Рис. 3

Немедленные протезы обладают множеством преимуществ: — Сохранение и / или восстановление эстетики — Сохранение жевательных и голосовых функций — Сохранение и / или восстановление вертикального размера — Сохранение кости — Хирургическая защита ран

Рис. 4

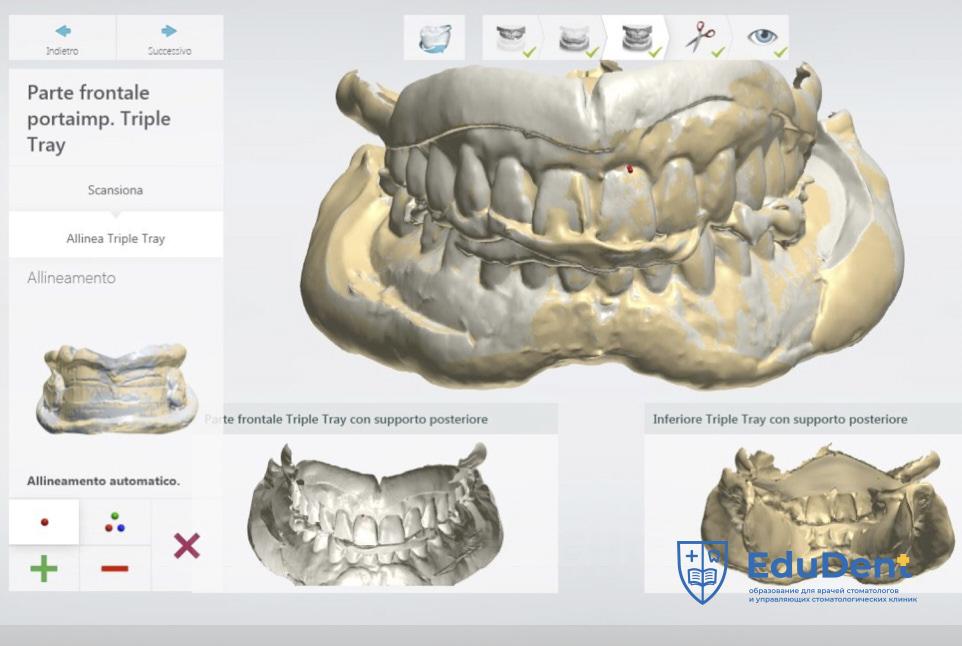

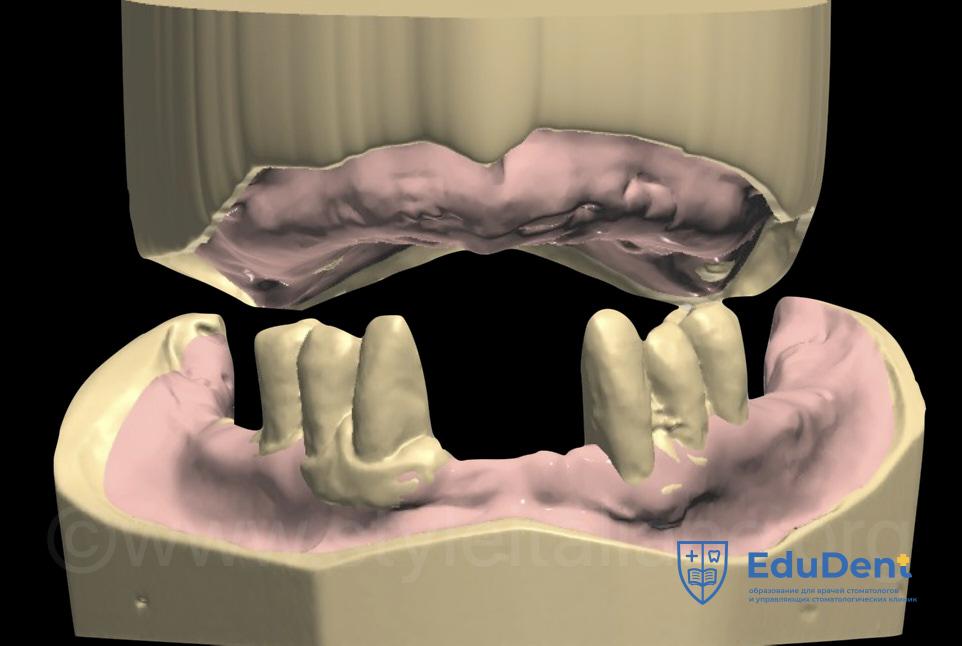

Были сделаны цифровые оттиски и виртуальные экстракции.

Рис. 5

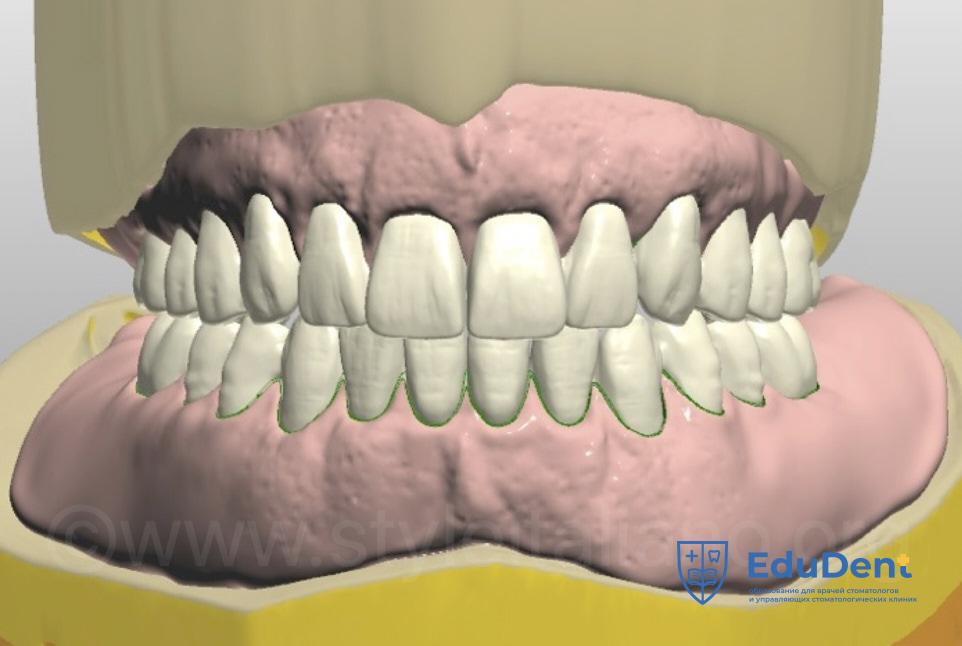

Мы использовали программное обеспечение для создания протезов в соответствии с анатомическими, эстетическими и фонетическими параметрами.

Рис. 6

После завершения дизайна файлы проекта отправляются на машину для 3D-печати.

Рис. 7

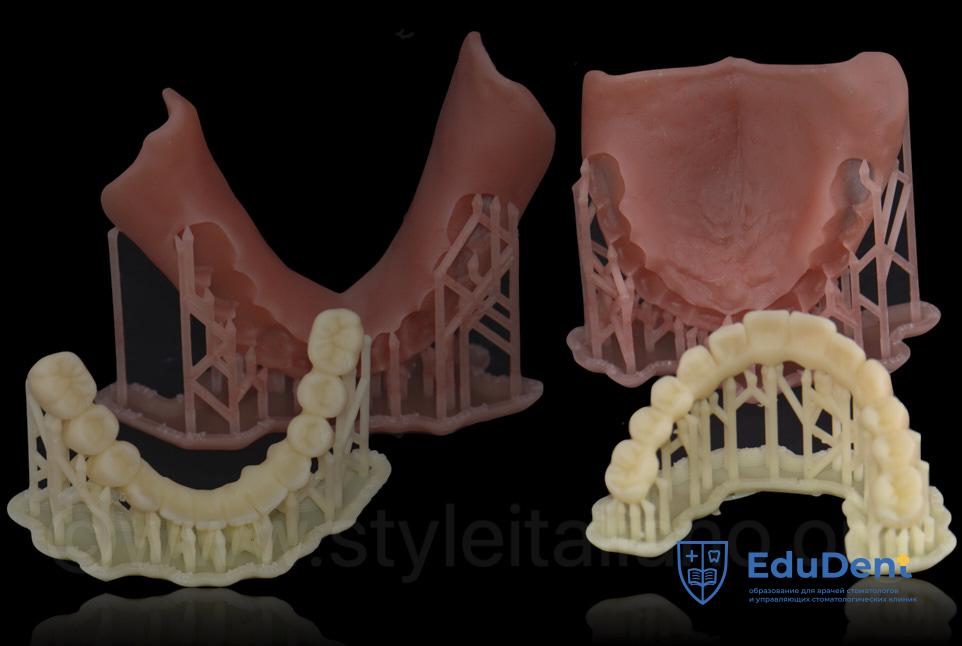

На 3D-принтере можно напечатать как искусственные зубы, так и розовую основу протеза.

Рис. 8

Новые технологии позволяют копировать многие анатомические детали, такие как поперечные небные складки и режущий сосочек, которые затем могут быть перенесены в дизайн нового цифрового протеза.

Рис. 9

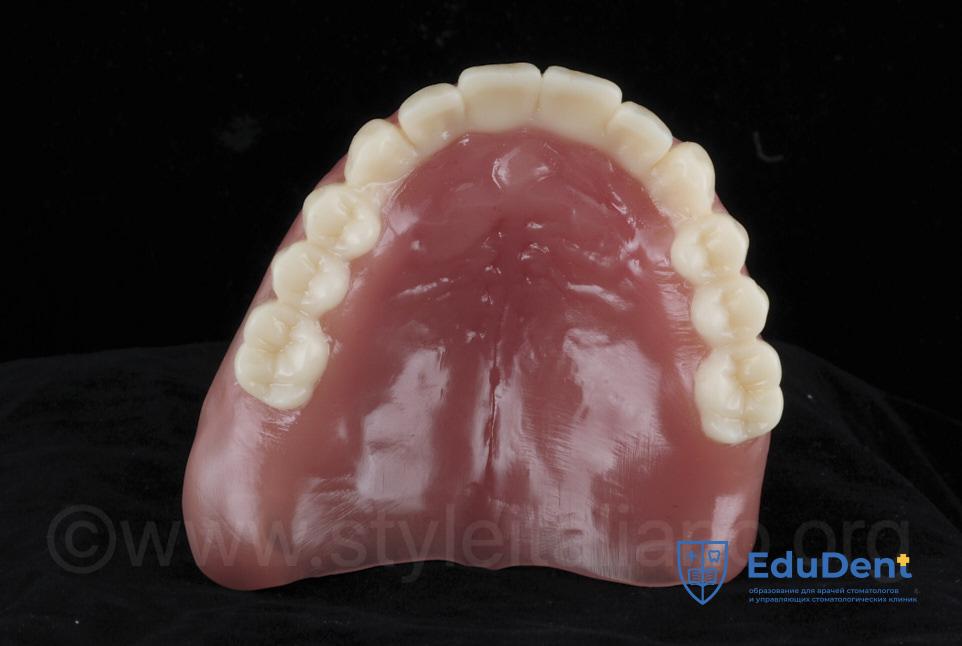

Полный временный протез готов.

Рис. 10

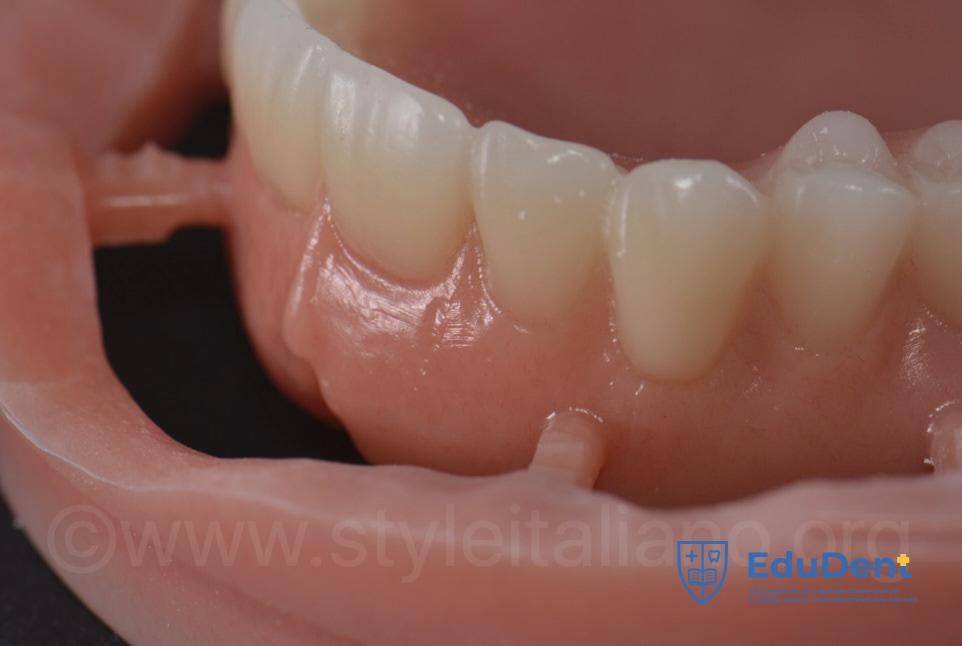

Два немедленных протеза, напечатанных на 3D-принтере.

Рис. 11

На втором приеме удалили все безнадежные зубы.

Рис. 12

Поэтому мы немедленно дали пациенту протезы, напечатанные на 3D-принтере.

Рис. 13

Как видите, мы получили хороший эстетический результат, восстановили звуки речи и функцию.

Рис. 14

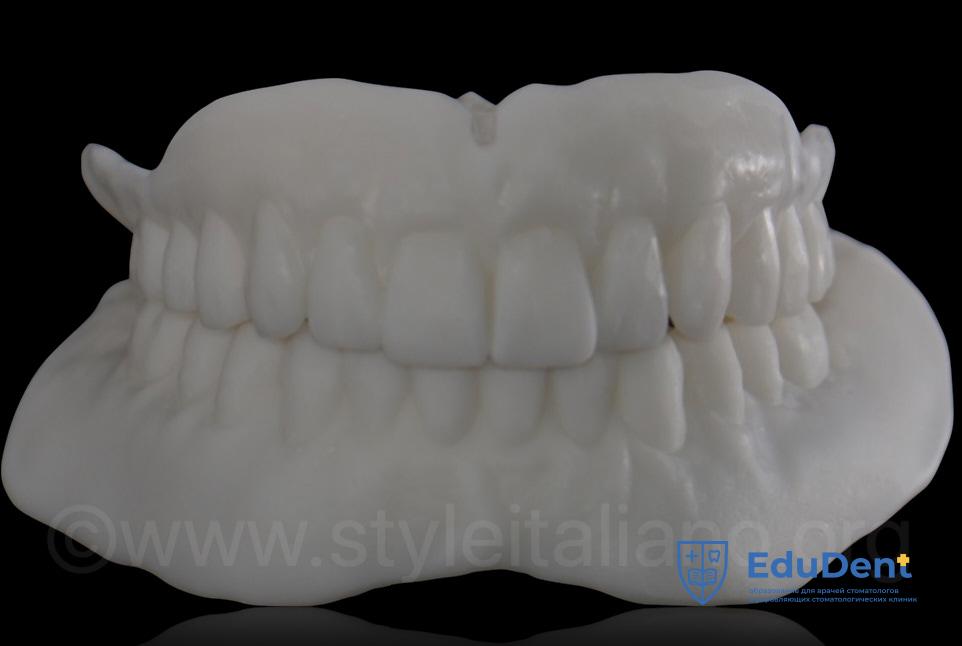

После двухмесячного периода заживления мы заменили протезы, а затем отсканировали их, чтобы напечатать на 3D-принтере копии временных протезов, которые мы использовали в качестве индивидуальных ложек для точного слепка.

Рис. 15

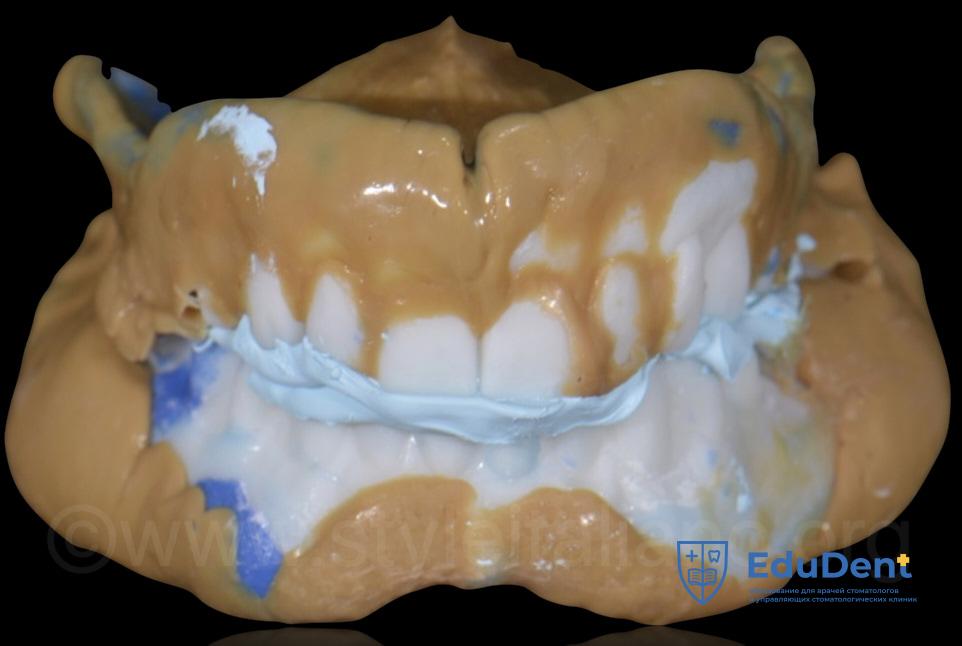

Окончательный оттиск мы сделали с помощью PVS-материалов по технике оттиска закрытого рта. Взаимосвязь между дугами может быть записана за один сеанс с помощью эластомера (силиконовая регистрация прикуса).

Рис. 16

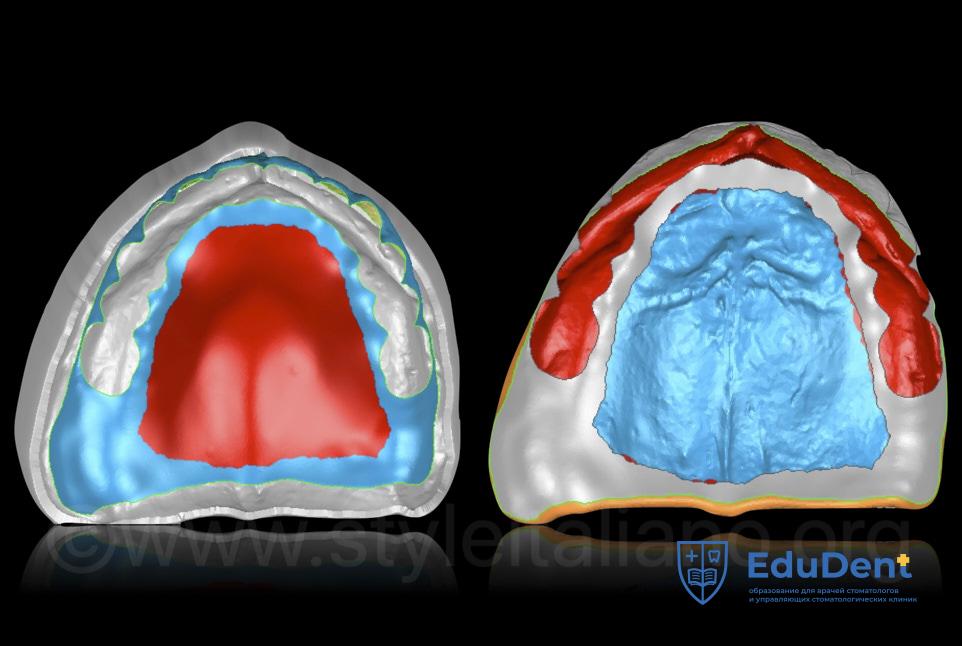

Мы сканировали функциональный слепок, чтобы получить виртуальные рабочие модели.

Рис. 17

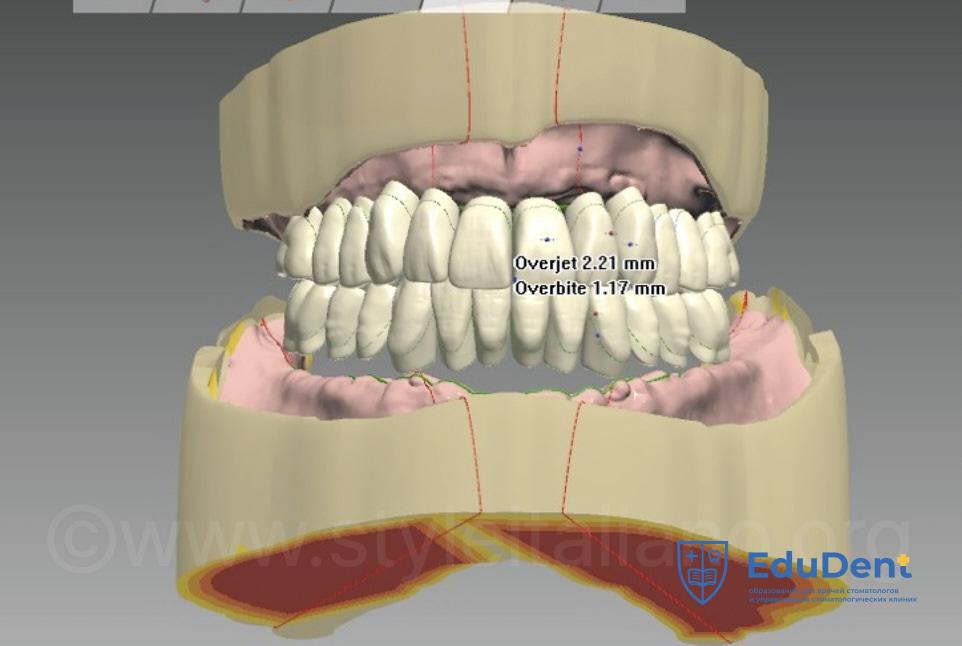

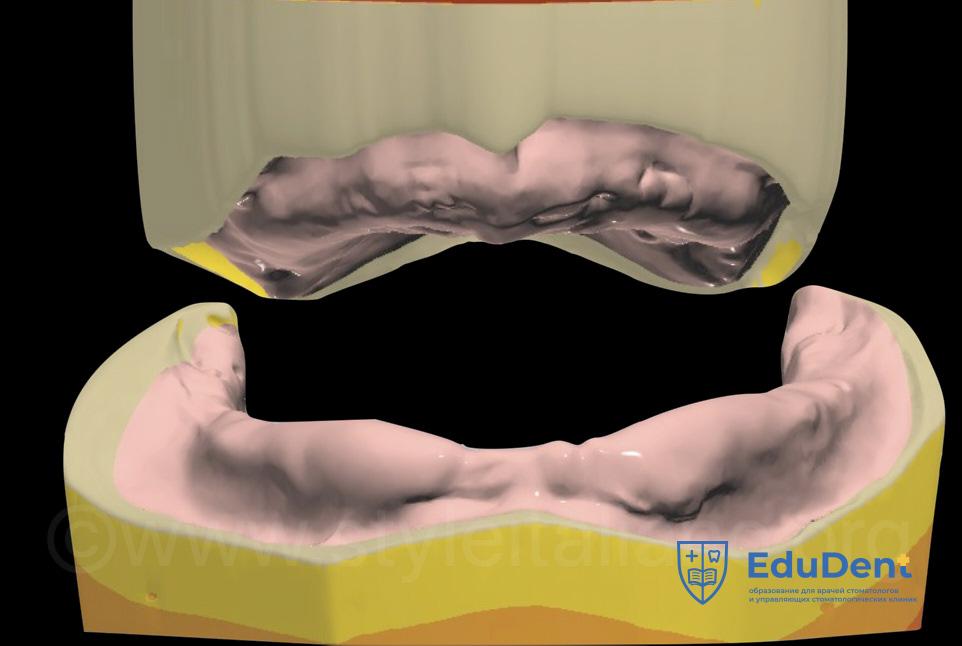

Эти модели размещаются на виртуальном артикуляторе и идентифицируются контрольные точки (режущий сосок, кончики клыков, центры ретромолярных подушечек, границы ретромолярных подушечек, бугорки и т. Д.) Для построения схематического изображения области фунта. правильно разместить задние зубы.

Рис. 18

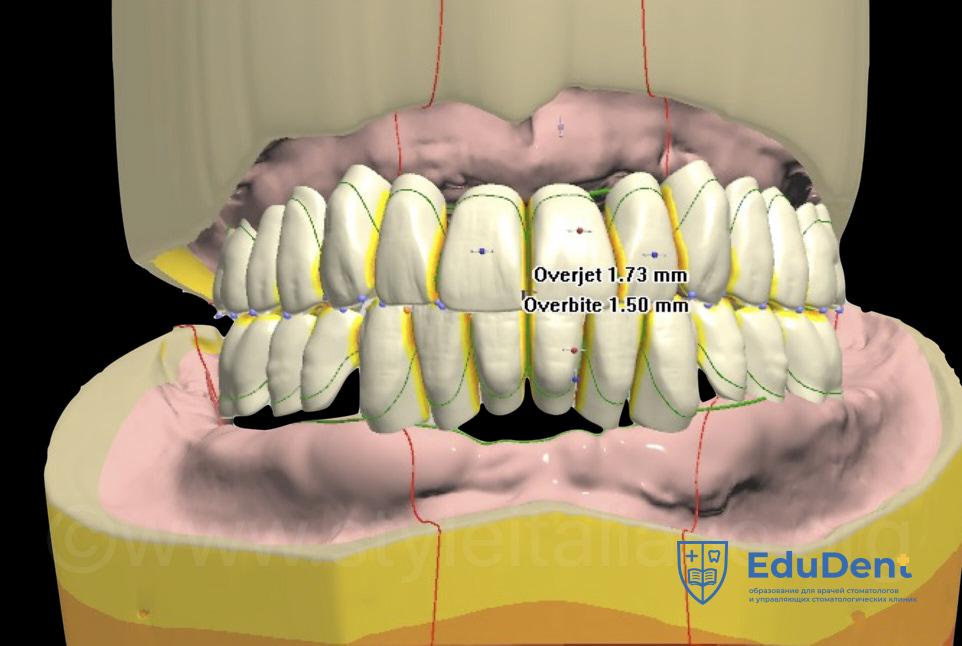

Затем чертится граница будущего протеза и программа предлагает стоматологическую установку. Программное обеспечение содержит библиотеку зубов различных марок и форм и функцию с автоматической таблицей пропорций между передними и боковыми зубами.

Рис. 19

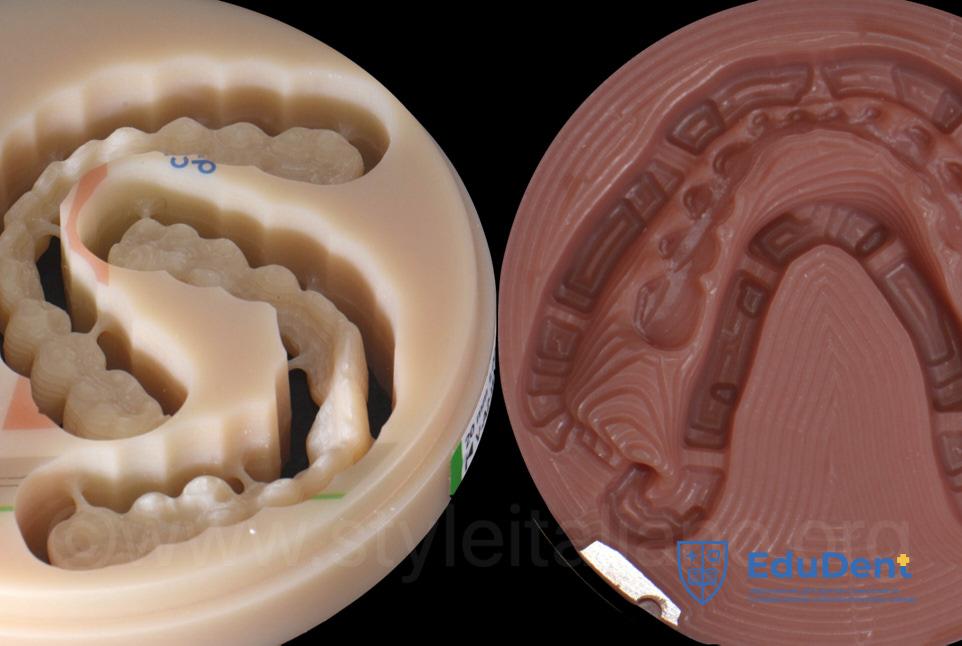

Экстрадос протеза вырезается из диска из розовой пластмассы со специальными альвеолами для протезных зубов. Затем искусственные зубы вырезаются из белого полимерного диска и позже прикрепляются к розовой основе. После фиксации зубов внутренняя поверхность протеза будет фрезерована. Обратите внимание, что, если один из зубцов мешает виртуальной модели, машина фрезерует его, чтобы исправить форму.

Рис. 20

Протезы были сняты с диска, соскоблены и отполированы в соответствии с обычной процедурой.

Рис. 21

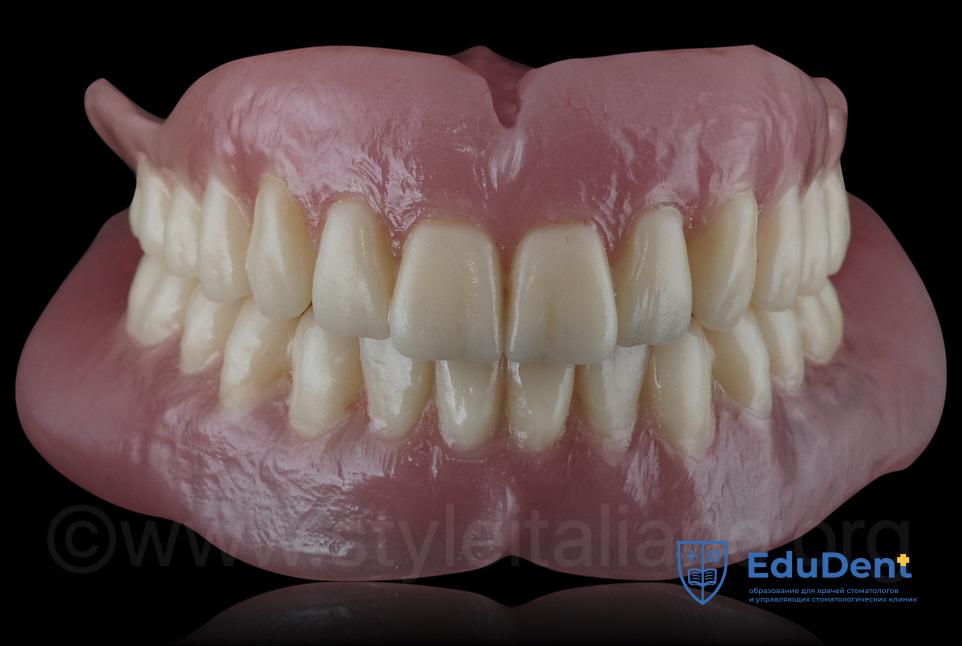

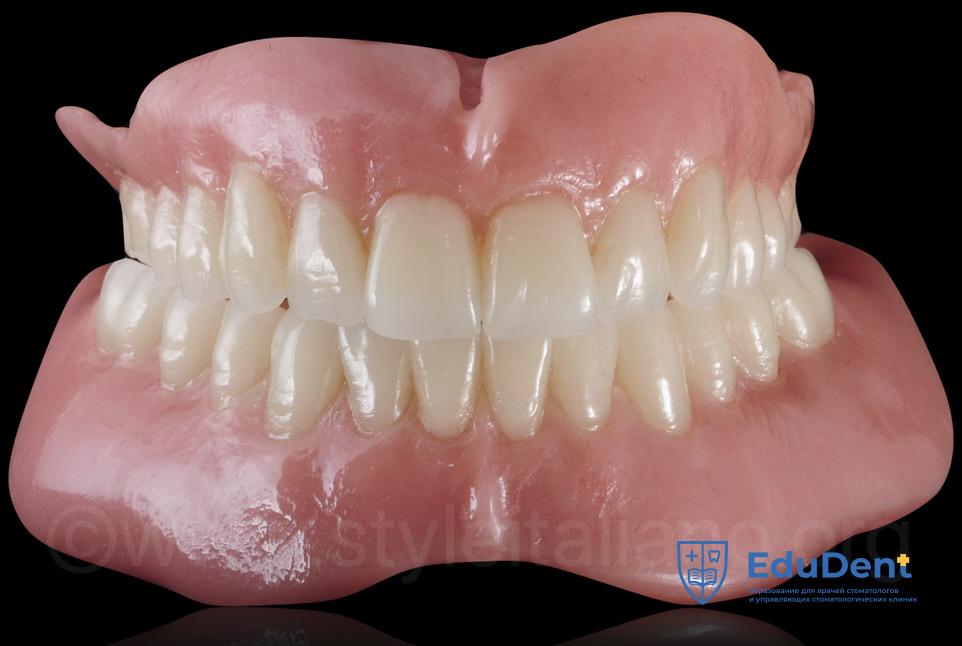

Окончательные протезы готовы к доставке.

Рис. 22

Окончательный результат был очень удовлетворительным. Мы перенесли всю информацию, полученную от временных-немедленных реставраций, на окончательную реабилитацию, и пациент доволен.
